Телеметар за микро ласерски гас

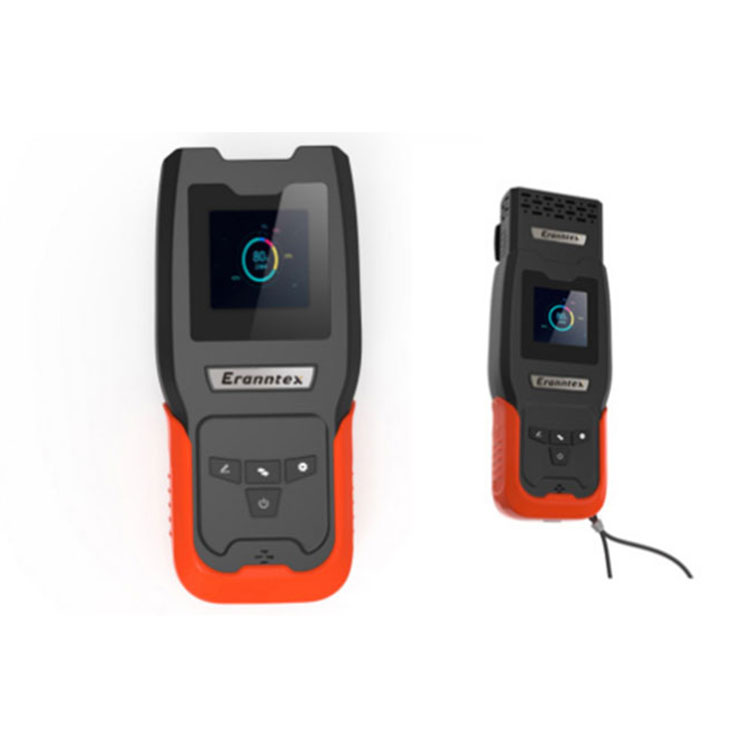

Телеметар за микро ласерски гас (применлив модел: MS104K-TDLAS)

Телеметарот за микро ласерски гас на овој производител на Zetron е уред базиран на технологија за ласерска апсорпциона спектроскопија која овозможува бесконтактно мерење на концентрацијата на природен гас. Често се користи во пумпи за природен бензин, урбана инспекција на гас и други прилики.

Стандардите за извршување за овој производ се:

GB3836. 1-2010 „Експлозивни атмосфери Дел 1: Општи барања за опрема“

GB3836.4-2010 „Експлозивни атмосфери Дел 4: Опрема заштитена со суштински безбеден „i““

Карактеристики:

Минијатуризираниот дизајн прифаќа високо интегриран микроструктурен дизајн, кој е мал по големина, лесен по тежина и може да се стави во џеб.

Мултифункционалното проширување вклучува опционална Bluetooth функција, интегрирана функција за мерење на растојание и функција за откривање на аспираторот за собирање воздух. Услови на работна средина

Атмосферски притисок: (70~116) kPa

Температура на околината: (-20~ +50)C

Релативна влажност: ≤95 %RH (+25C)

ефектот врз животната средина

Работењето на овој микро ласерски телеметар за гас може да не предизвика штетни пречки.

Работењето на овој производ до одреден степен не е под влијание на надворешни пречки или дури и лоши пречки.

тежина на производот

Единечна тежина: 0,25 кг нето тежина)

Тежина на испорака: 1,0 кг (бруто тежина)

Опис на клучот

Копче Home: притиснете и задржете 2 секунди за да го вклучите и исклучите телефонот.

Копче за поставување: кликнете на главниот интерфејс за да ја внесете поставката за вредноста на алармот.

Клуч за зголемување на вредноста на алармот:

Во поставката за вредност на алармот, кликнете еднаш и вредноста на алармот ќе се зголеми за 50 ppm. месец

Клуч за намалување на вредноста на алармот:

Во поставката за вредност на алармот, кликнете еднаш и вредноста на алармот ќе се намали за 50 ppm. месец

Инструкции

Отворете го капакот на објективот

Свртете го капакот на објективот за 90° за да го отворите. Внимавајте да не го превртите за 90°, инаку може да предизвика оштетување на внатрешните компоненти.

6.2 Вклучување и исклучување на ласерот

Кога го започнувате тестот, притиснете го копчето за вклучување за да ја вклучите машината. Во тоа време, индикаторскиот ласер е вклучен и секогаш вклучен, а ласерот за откривање е вклучен. По време на стабилизација од 3 до 4 секунди, може да се започне континуирано тестирање. Кога го прекинувате откривањето, притиснете и задржете го копчето за вклучување за да го исклучите инструментот. Во тоа време, ласерот се покажува дека е исклучен и инструментот влегува во состојба на исклучување.

6.3 Започнете со откривање

При откривање, насочете го ласерот што покажува кон целта што треба да се мери, а екранот ќе ја прикаже интегрираната концентрација на метан во измерената област, во ppm·mo.

Забелешка:

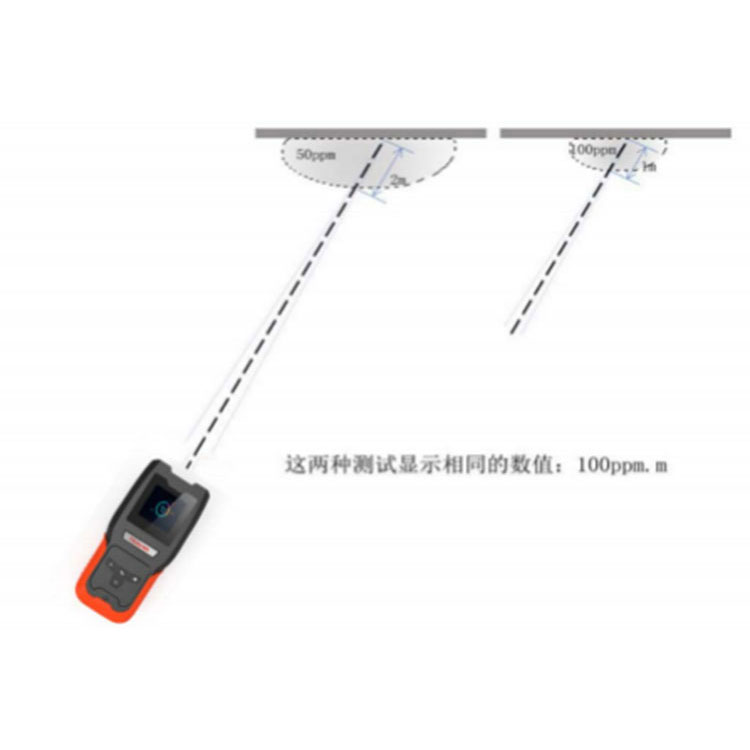

ppm.m е единица за интегрирана концентрација и го претставува производот на концентрацијата и ширината на метанот. Меѓу нив, ppm е единицата за концентрација на гас, односно „делови на милион“, што укажува на концентрацијата на метанот; = е единицата за должина „метар“, што ја означува ширината на измерената воздушна маса.

Пример: Откривањето се врши на 5 метри оддалеченост од измерената цел. Ако концентрацијата на воздушната маса на истекување на метан е 500 ppm, а ширината е 1 метар, интегрираната концентрација на воздушната маса на истекување на метан е 500ppmx1m=500ppm·m. Во овој момент, вредноста што ја прикажува инструментот е 500 gpm· m

6.4 Аларм

Кога ќе се открие дека вредноста на концентрацијата на метан ја надминува поставената вредност на алармот, инструментот ќе огласи аларм и уредот ќе продолжи да вибрира.

6.5 Полнење на уредот

Кога моќта на батеријата е премногу мала, уредот треба да се полни преку сопствениот полнач на уредот или стандарден полнач со излезна спецификација од 4,2V/2A. Кога се полни, внесете го интерфејсот за полнење. Кликнете на кое било копче за да го разбудите екранот и да го проверите статусот на полнење.

7 Совети за откривање

7.1 Општи упатства

1) Бидејќи гасот метан е помалку густ од воздухот, тој ќе се шири нагоре по истекувањето. Затоа, подобро е да го насочите ласерот за покажување на позиција од 10 до 20 cm над целта што треба да се мери за време на проверката.

2) При тестирањето, ве молиме обрнете внимание на индикаторската лента за јачина на повратното светло на екранот. Ако бројот на индикаторските ленти за интензитетот на повратната светлина е многу мал, тоа значи дека рефлектираниот ласерски сигнал што го прима инструментот е многу слаб. Во тоа време, аголот или положбата треба да се сменат за откривање.

3) При тестирањето, индикаторскиот ласер треба да се зрачи на зградите што треба да се тестираат, цевките, ѕидовите, подот, почвата, дрвјата и другите лесно рефлектирачки објекти, за да може инструментот да прима посилни рефлектирани ласерски сигнали.

4) Кога откривате, совладајте ја целта и контролирајте ја брзината на скенирање. Насилните или ненадејните движења ќе предизвикаат лажни мерења или лажни аларми од инструментот.

5) Кога целта што треба да се мери има слепа точка за откривање што може да не биде зрачена од ласерот, ве молиме променете ја ориентацијата за откривање или спроведете приближно откривање на соседната област на целта што треба да се мери.

7.2 Откривање за различни прилики

1) При откривање на подземни цевководи, истечениот гас често не излегува директно над точката на истекување, туку полека се дифузира во почвата и бега од лабава земја или цементни пукнатини. Затоа, скенирањето на клучевите треба да се изврши на лабава почва, цементни пукнатини, усти на бунарите на печката итн.

2) Кога ги прегледувате земјените цевководи, обидете се да го користите самиот цевковод или блиските објекти како рефлектори за да се фокусирате на вентилите за скенирање, прирабниците и други места подложни на протекување.

3) При тестирање на домовите на жителите, нема потреба да одите во затворен простор на растојанието за откривање. Треба само да го скенирате кујнското стакло долу.

4) Кога тестирате мала точка на истекување, треба да стоите на подветрено место, да извршите повторено тестирање на околу 3 метри подалеку од целта и да внимавате на промените во вредностите на екранот.

5) При мерење на цели со високо рефлектирачки позадини, може да се појават лажни аларми. Ве молиме, обрнете посебно внимание на тоа дали индикаторската лента за интензитетот на повратното светло на панелот за прикажување е превисока. Во тоа време, прилагодете го аголот на мерење за да избегнете лажни аларми предизвикани од силни рефлексии. .

6) Растојанието за откривање на овој инструмент е 30 метри. За време на вистинското откривање, ова растојание е поврзано со фактори како што се околината на самото место, рефлекторите и аглите на рефлексија. Општо земено, колку е подалеку растојанието за откривање, толку е послаб интензитетот на ласерскиот сигнал што го прима инструментот, а точноста на откривање исто така ќе се намали. Затоа, кога ќе се најде индикација за истекување на гас на големо растојание, инструментот треба да се премести во

Внимателно откријте ја позицијата поблиску до измерената цел за да добиете попрецизни резултати за откривање.

7.3 Како да се одреди обемот на истекување

Кога тестирате, за да го одредите обемот на истекувањето, следете ги чекорите подолу.

1) Започнете со скенирање со инструментот свртен кон правецот на ветрот.

2) Заземете го местото со најголема концентрација како точка на делење.

3) Променете ја ориентацијата и повторно скенирајте ја областа на истекување.

4) Ако истекувањето сè уште се прикажува по промената на ориентацијата, тоа значи дека дефинираната положба е точна.

5) Ако нема приказ на истекување по промената на ориентацијата, правецот на ветрот може да влијае врз гасот што истекува. Ве молиме скенирајте во други ориентации.

7.4 Општи фактори кои влијаат на точноста на откривањето

1) Некои предмети или материјали премногу силно го рефлектираат ласерот или премногу силно го апсорбираат ласерот, што лесно може да предизвика инструментот да прикажува погрешни вредности за откривање. Како што се: стакло, леќи, рефлектори итн.

2) Бидејќи гасот се дифузира побрзо кога температурата е многу висока или кога ветерот е силен, кога има помало истекување, истечениот гас не може да се концентрира и може да има големо отстапување во вредноста за откривање.

3) Овој телеметар не реагира на други запаливи гасови како што се етан и пропан
