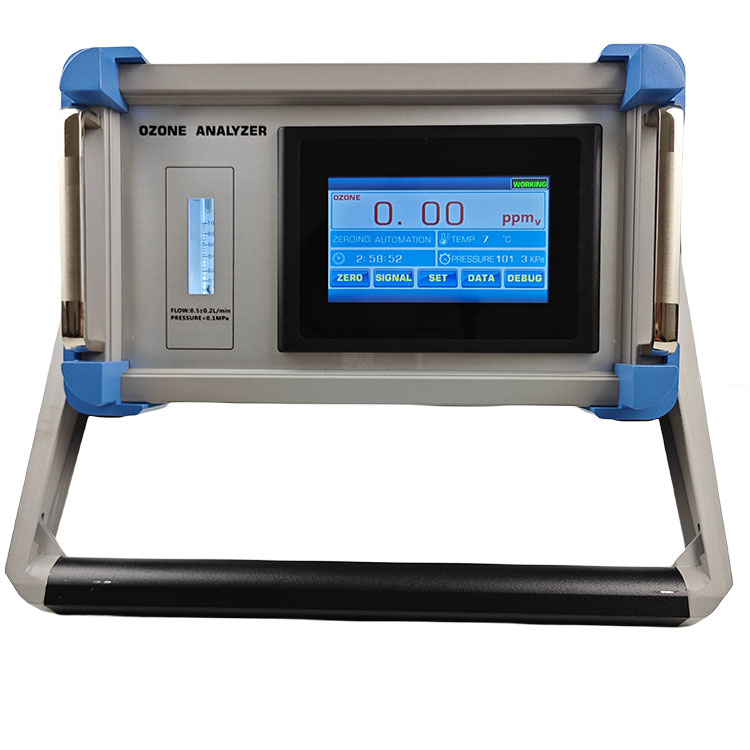

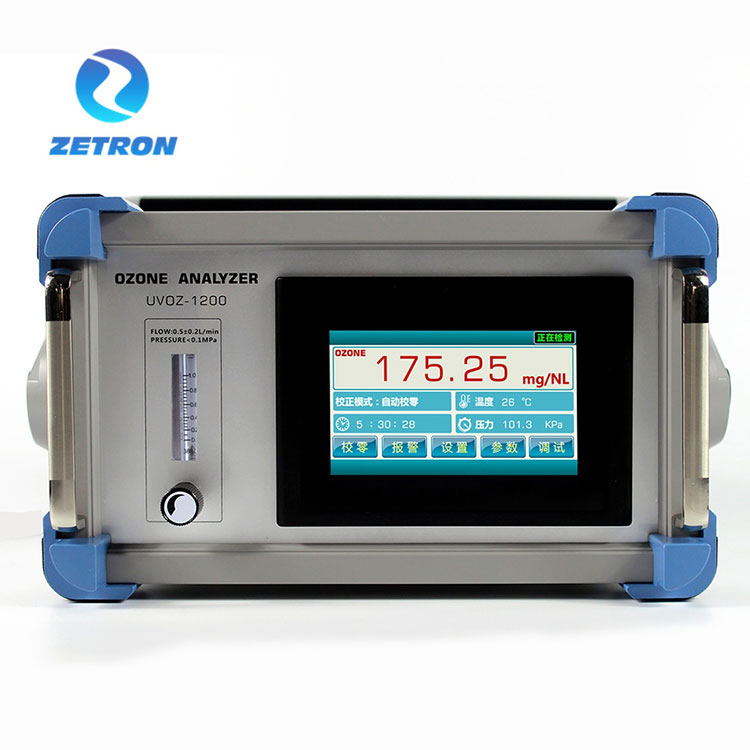

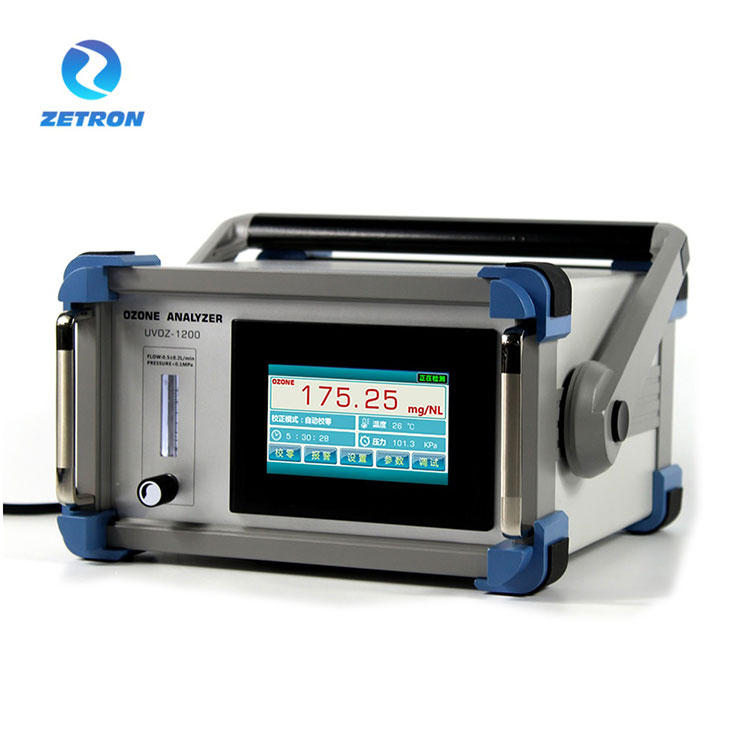

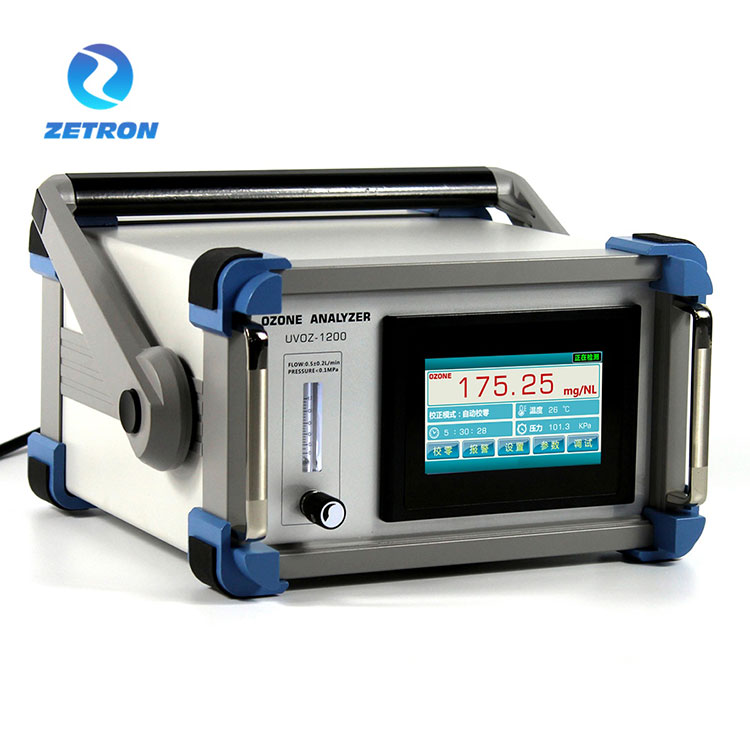

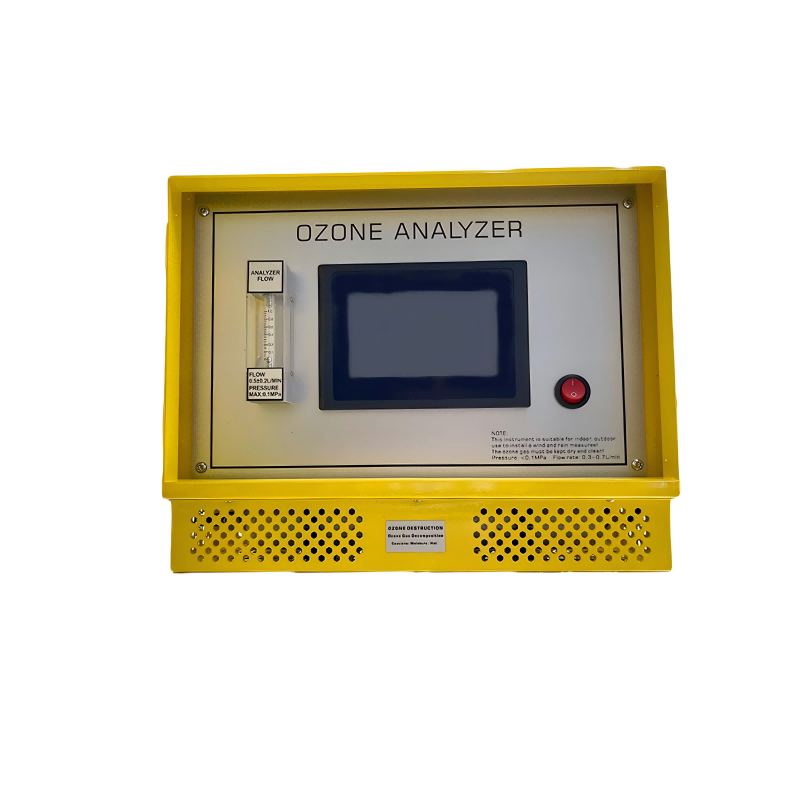

УВ-озонски детектор

PTM600OZ УВ детектор за озон

Општ опис

УВ озон детектор е микропроцесорски фотометар со двоен зрак (UV 254 nm) за мерење на содржината на озон во воздухот или кислородот.

За да се оцени содржината на озон во примерокот на гас, ДЕТЕКТОРОТ НА УВОЗОН го мери УВ зрачењето во мерниот канал, УВ зрачењето во референтниот канал, температурата и притисокот во киветот.

Озонскиот анализатор има интерфејс за работа со екран на допир, кој ја покажува концентрацијата на озонот во реално време. И екранот на допир е исто така со дисплеј за компензација на притисок и температура. За опсегот на висока концентрација (g/Nm3), тој има функција на влезен проток, што може да го прикаже излезот од генераторот на озон во реално време. Основната компонента усвојува долготраен UV-светлонски систем со кварц со висока пропустливост на светлина за да се спречи нултато лизгање да влијае на точноста на откривањето. Нема потреба да се затвора внесувањето на озон при нулање за да се осигура дека опремата може да работи непрекинато 24 часа.

Концентрацијата на озон се прикажува или во проценти тежина на озон (% wt/wt), грамови озон на нормален кубен метар примерок гас (g/Nm3) или ppmv (AQ: g/m3 или ppm) на алфанумеричкиот екран. Концентрационата единица може да се смени за време на работата.

Дополнителни параметри што може да се модифицираат се меѓу другите:

Единица за приказ на притисок (kPa)

Параметри за аларм (висок/низок праг)

Природа на носечкиот гас: воздух или кислород (вклучувајќи PSA)

Параметри на интерфејсот RS-485

Излез на сигнал 4-20MA

Инсталација и поврзување со електрична енергија

За приклучокот за примерок за гас треба да се користат тефлонски цевки од 6 x 4 mm (кои ќе ги набавиме на барање). Примерокот за гас треба да се поврзе преку филтерот за мостра гас („IN“). Временското задоцнување на мерењето на концентрацијата зависи од

а) стапката на проток на примерокот гас,

б) должината на цевката до анализаторот,

в) пресек на цевката (препорачуваме цевки 6x4 mm, не повеќе!),

г) временското задоцнување на самиот анализатор. При препорачаната брзина на проток од ,2 до 1 l/min, временското задоцнување ќе биде 2 до 0,4 секунди со должина на цевката од 6 x 4 mm од 2 m.

Следниве цртежи покажуваат можни конфигурации:

Метод на земање примероци: земање примероци со позитивен притисок;

Интерфејс за приказ: интерфејс за работа со екран на допир од 4,3 инчи;

Интерфејс на содржината: Концентрација на озон, температура, притисок;

Помошни функции: компензација на температурата, компензација на притисок;

Единица за прикажување: g/Nm3, mg/NL опционално;

Резолуција на екранот: 0,01 g/Nm3;

Стапка на проток на гас: 0,5L±0,2L/min;

Влезен притисок:<0,1MPa;

Грешка во концентрацијата: максимум 0,5% FS;

Линеарна грешка: максимум 0,5% FS;

Нулта дрифт:<± 0,3%. FS;

Време на реакција: ≤ 1 секунда;

Температура на околината: -30~80 ℃;

Метод на интерфејс на гасоводот: брзо затегнување (нерѓосувачки челик);

Дијаметар на земање мостри за бајпас: Φ 6 (6mm * 4mm);

Метод на комуникација: RS-485;

Излезен режим: 4-20mA (активен);

Напојување: 24V DC;

Големина: 120мм (висина) × 160мм (ширина) × 60мм длабочина;

Забелешка: 1mg/L=1g/m3=467PPM;

Бесплатна гаранција: 24 месеци (за домаќинот);

Стандардна конфигурација: мерач на проток против корозија, уништувач на издувни гасови на озон, филтер за довод на озон (прашина).

Карактеристики на производот:

Карактеристики на мерење: патентирана технологија со функција за автоматско прилагодување нулта точка, принцип на апсорпција на ултравиолетови со двојна патека, странски извор на ултравиолетова LED светлина со долг животен век, континуирано работење, обезбедување на стабилност на концентрацијата за откривање.

Метод на тестирање: Метод на апсорпција на УВ со двојна патека, систем за извор на светлина со долг живот, висока точност на мерење.

Принцип на мерење: Според законот за пиво Ламберт, точните мерења се прават преку принципот на фотометриска апсорпција.

Систем за извори на светлина: Странски долготраен систем за ултравиолетови извори на светлина (ултравиолетови LED извор на светлина со леќа), со бесплатна гаранција од 2 години.

Употреба: Се препорачува да се инсталира и користи во затворен простор, опремен со водоотпорни воздухопловни приклучоци.

Систем на лесен базен: Одделна технологија за светлосен базен, без истекување, отпорност на висок притисок и отпорност на удар на гас за земање примероци со висок проток.

Интелигентна компензација: Вградена компензација и дисплеј за температура и притисок, со автомати

Структурата

Панел за прикажување и екран за прикажување

Влез на енергија, излез на сигнал, влез за озон, излез за озон

Влез на енергија:

Излез на терминалот на сигналот:

Врската и процесот

УВ ОЗОН ДЕТЕКТОР, дијаграм за поврзување на примероци од паралелна гранка

(Забелешка: Се препорачува да се користи овој процес на поврзување, да се оддели земање мостри и да се исцрпи атмосферата откако ќе помине низ уредот за уништување на издувните гасови на озонот.)

УВ ОЗОН ДЕТЕКТОР, дијаграм за поврзување со сериски примероци

(Забелешка: При користење на овој процес на поврзување, важно е да се забележи дека притисокот во излезниот цевковод на генераторот на озон мора да биде стабилен. Вградената компензација на предавателот на притисок ќе предизвика откриената вредност на концентрацијата на озон да флуктуира во одреден опсег.)

Модел: УВ ОЗОН ДЕТЕКТОР

Мерен опсег: 0-300g/Nm3

Изборен опсег: 0-300g/Nm3, 0-100g/Nm3, 0-50g/Nm3;

Животниот век на изворот на светлина: приближно 30000-50000 часа;
