Ѕиден озонски анализатор

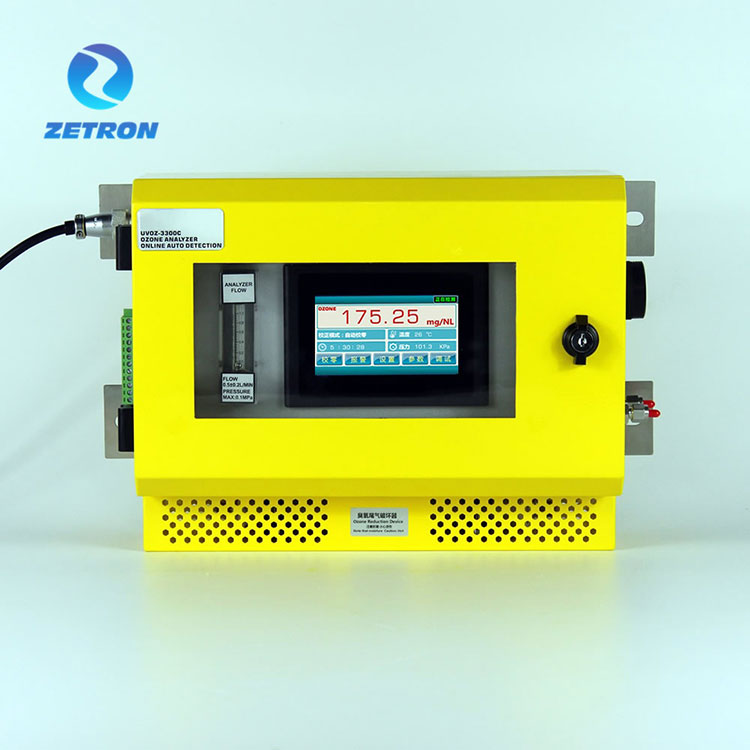

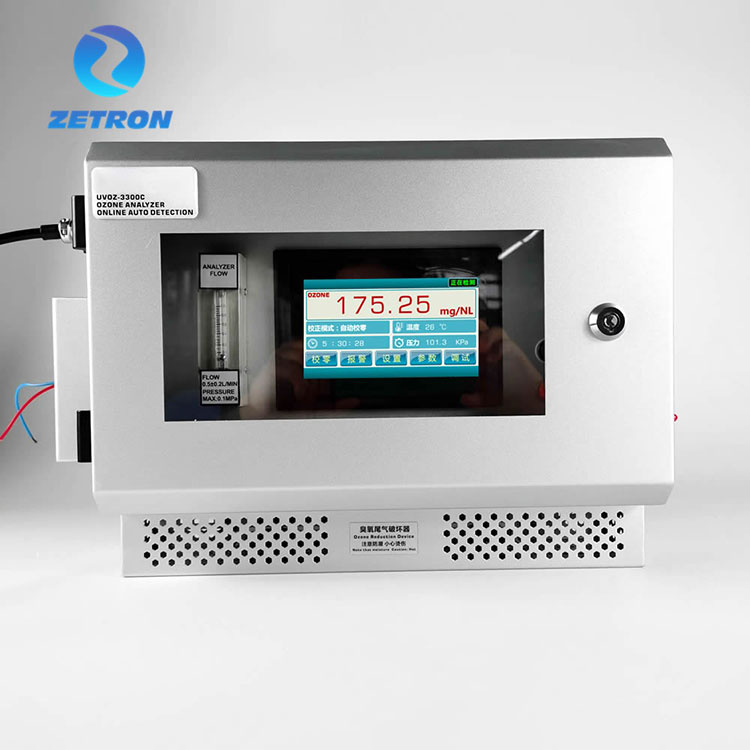

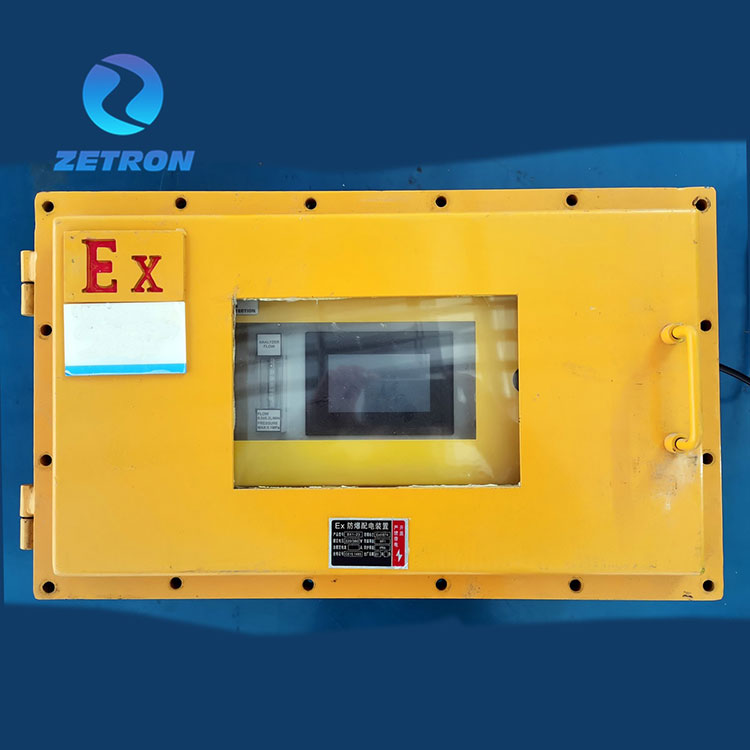

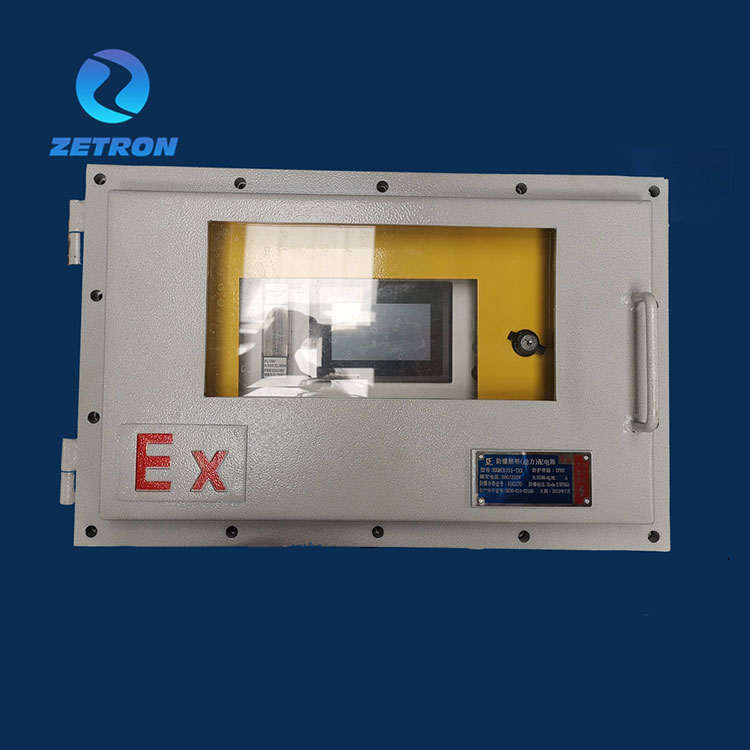

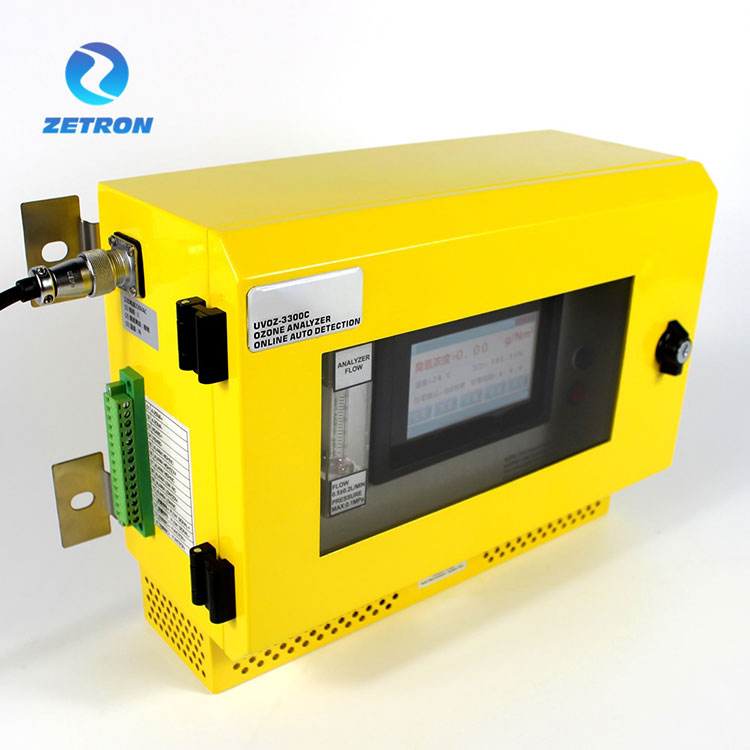

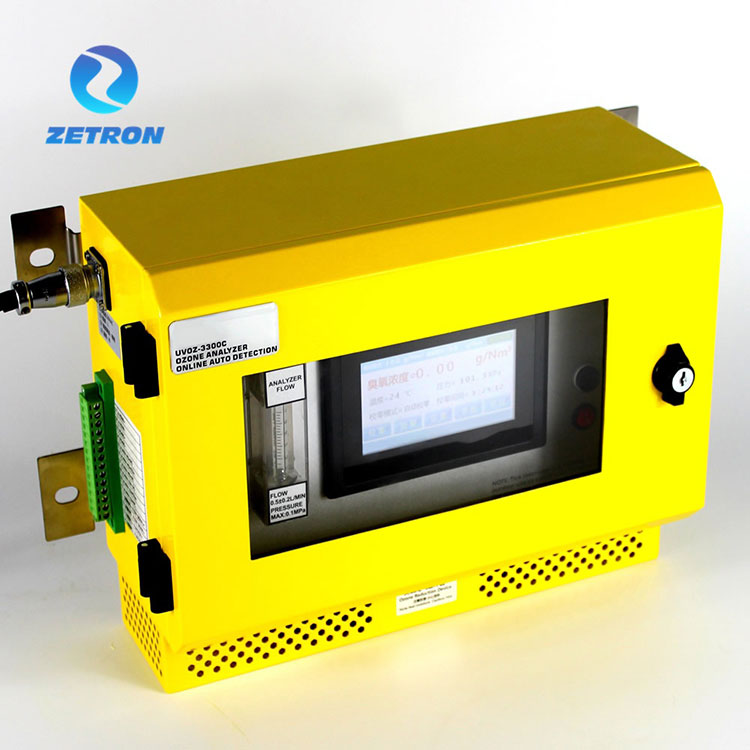

MIC500-OZ Ѕиден озонски анализатор

Врз основа на законот на Ламберт Бил, анализаторот со мерење на промената на интензитетот на светлосниот сигнал пред и по апсорпцијата на УВ за да ја пресмета моменталната концентрација на озон.

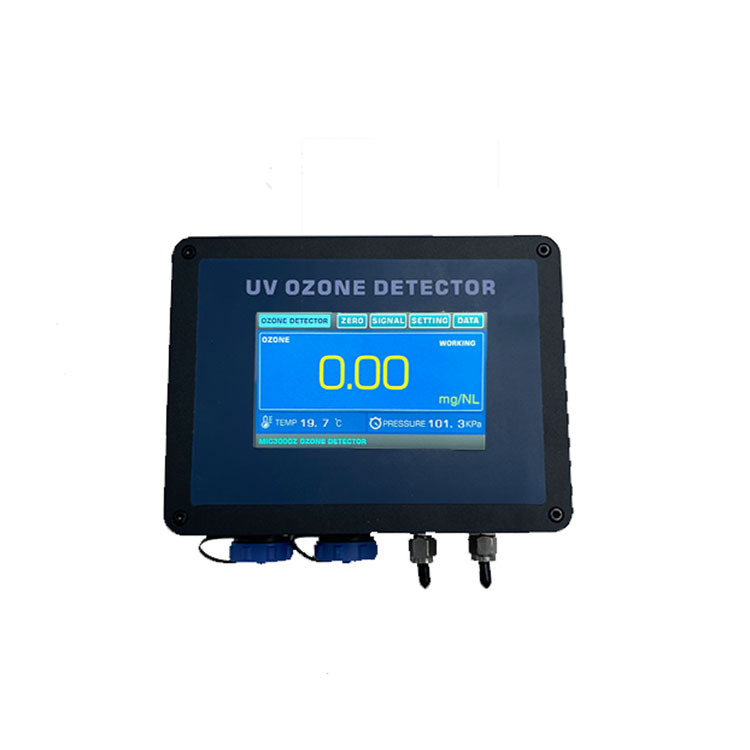

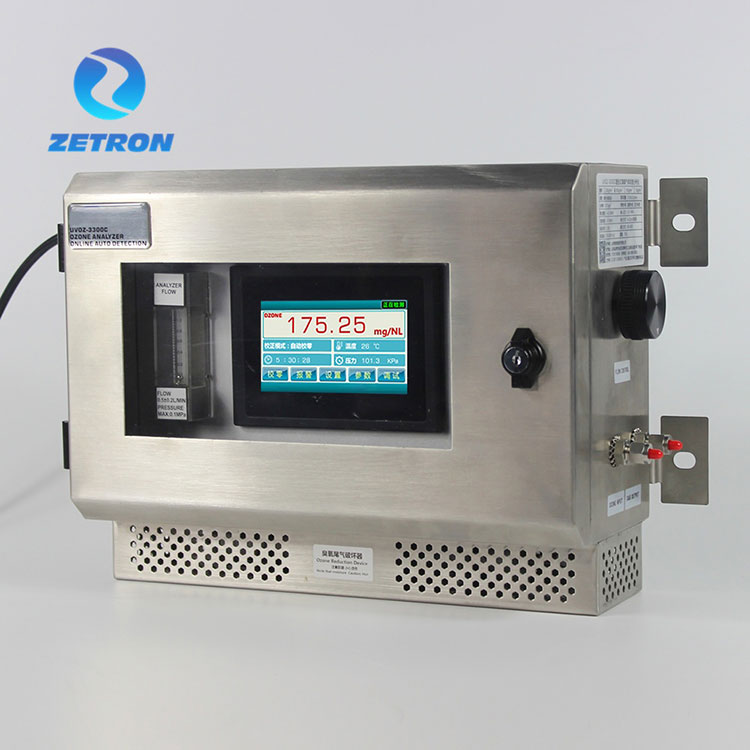

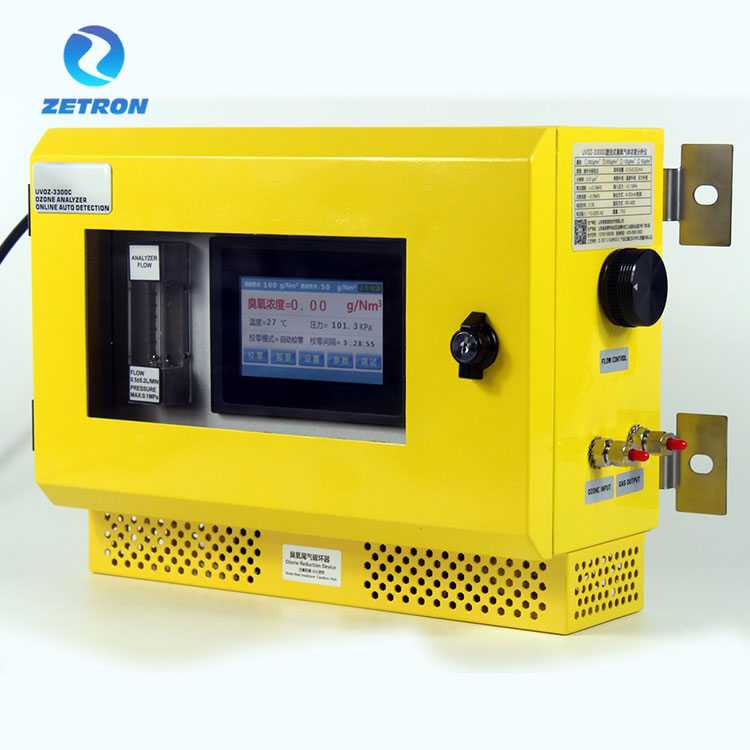

Ѕидниот озонски анализатор има интерфејс за работа со екран на допир, кој ја покажува концентрацијата на озонот во реално време. И екранот на допир е исто така со дисплеј за компензација на притисок и температура. За опсегот на висока концентрација (g/Nm3), тој има функција на влезен проток, што може да го прикаже излезот од генераторот на озон во реално време. Основната компонента усвојува долготраен UV-светлонски систем со кварц со висока пропустливост на светлина за да се спречи нултато лизгање да влијае на точноста на откривањето. Нема потреба да се затвора внесувањето на озон при нулање за да се осигура дека опремата може да работи непрекинато 24 часа.

Концентрацијата на озон се прикажува или во проценти тежина на озонот (% wt/wt), грамови озон на нормален кубен метар примерок гас (g/Nm3) на алфанумеричкиот приказ. Концентрационата единица може да се смени за време на работата.

Дополнителни параметри што може да се модифицираат се меѓу другите:

Единица за приказ на притисок (kPa)

Параметри за аларм (висок/низок праг)

Природа на носечкиот гас: воздух или кислород (вклучувајќи PSA)

Параметри на интерфејсот RS-485

Излез на сигнал 4-20MA

Изборен опсег и режим на работа

 Технички карактеристики

Структурата

ВЛЕЗ НА ЕНЕРГИЈА:

АЛАРМ СИНГАЛЕН ИЗЛЕЗ

СИНГАЛЕН ИЗЛЕЗ

Врската и процесот

озонски анализатор дијаграм на процесот на земање примероци на активен притисок

Упатство за работа

【1】. Употреба на состојба

Овој анализатор се користи за внатрешна инсталација и работа. Се препорачува да се загрее 5 минути и потоа да се нула еднаш. Може да се користи онлајн 24 часа. Ве молиме внимавајте на безбедноста на струјата и животната средина при користење. Опремен е со UV LED систем за следење на изворот на светлина, а системот ќе се прилагоди според осветленоста на изворот на светлина. Ако нула отстапување без озон, можете рачно да го нулате за чистење. Повремено, се јавува нула отстапување, што може да се игнорира.

【2】  Предупредувањата

① Овој озонски анализатор се користи за внатрешни работи и околината треба да се чува проветрена, сува, без други корозивни гасови. Особено, доколку во околината има амонијак, водород хлорид, водород сулфид и други гасови треба навремено да се заштитат од корозија. Секој проблем предизвикан од оваа состојба не е во рамките на бесплатната гаранција.

② Мора да се гарантира чист и сув озонски гас. Доколку е потребно да се открие концентрацијата на озонскиот гас на влажни места или со масло, прашина, филтри (филтри за димни гасови) и одвлажнувачи (електронски кондензатори) мора да се инсталираат на влезот на инструментот. Во спротивно секој проблем предизвикан од оваа состојба не е во рамките на бесплатната гаранција.

③Строго е забрането поврзување на излезот на уништувачот на издувните гасови со главниот цевковод, а издувниот гас мора да се испразни или уништи.

④Ако инструментот не се користи долго време, потребно е редовно да се електрифицира грејачот и да се чува инструментот против влага

⑤Уништувачот на издувните гасови во работна состојба ќе биде ентузијаст, строго се забранува директно допирање со рака. Обрнете внимание на уништувачот на издувните гасови ќе биде неважечки ако долго време е во изолација од влага. Доколку откриете прелевање на озонскиот гас на излезот, ве молиме контактирајте го производителот за да го замени.

⑥ Влезната приклучна цевка треба да користи тефлонски материјал.

⑦ Филтерот за воздух на производителот може да филтрира само честички од прашина. Ако корисникот треба да го открие озонскиот гас со маслена магла, водена магла и други медиуми, ве молиме контактирајте го производителот навреме за да го приспособите уредот за предтретман.

В. Оперативен интерфејс

(висока концентрација 0-300 g/Nm3   0-200g/Nm3   0-100g/Nm3  0-50g/Nm3)

главен интерфејс - функција за нормален приказ

„Работи“, „калибрација“ и „грешка“ се прикажани во долниот десен агол на интерфејсот за прикажување на главниот екран.

lРАБОТА: изврши статус на тест

●НУЛА: инструментот е во операција за калибрација на нула

lГРЕШКА: дефект на озонскиот анализатор. Ве молиме контактирајте го производителот навреме.

lLOADING: Откако ќе се вклучи инструментот, топлата машина го прикажува статусот на вчитување

Мени за нула

Корисниците можат да избираат помеѓу режимите „рачна калибрација на нула“ и „автоматска калибрација на нула“ според ситуацијата.

Времето на автоматско нулта калибрација на интервалот може да го постават корисниците според нивните потреби.

Кога вредноста на концентрацијата на озонот е откриена дека е ≥ 100 g/Nm3, производителот препорачува автоматско време на нулта калибрација од 24-96 часа.

При откривање на вредностите на концентрацијата на озонот≤100g/Nm3, производителот препорачува автоматско време на нулта калибрација од 8-12 часа.

Копчето „Рачна нула калибрација еднаш“, кога се активира, врши операција за калибрација на нула на анализаторот на концентрацијата на озонскиот гас.

Мени за сигнал

Корисниците можат да постават „високи алармни точки“ и „ниски алармни точки“ според нивната ситуација. Инструментот со две групи на релеен сигнал излез, корисниците можат да поврзат две групи на NO, COM, NC реле сигнали.

Кога користите релејни сигнали, треба да се забележи дека релејните сигнали треба да бидат влезна на еднонасочна струја со максимум 24 V. Обидете се да избегнете директен пристап до сигналите на реле за 220 VAC.

Мени за поставки

а. Корисниците можат да постават „компензација за температура“ за да ги донесат вредностите на „отворени“ и „затвори“ локации кои со пресметките на концентрацијата на озонот.

б. Корисниците можат да постават „компензација на притисок“ за да ги донесат вредностите на „отворени“ и „затвори“ локации кои со пресметките на концентрацијата на озонот. Овој инструмент предавател на притисок поддржува земање примероци за пумпање и компензација на активниот притисок.

в. Корисниците можат да ја изберат единицата како подолу во зависност од ситуацијата:

Дополнително објаснување:

Единиците g/Nm3 & g/m3 NTP значат концентрација на озон на стандардна температура (20℃ веројатно) и стандарден притисок (101,325 KPa).g/m3 NTP

(NTP- нормална температура и притисок), STP- стандардна температура и притисок)

g/Nm3 е израз на меѓународен израз. Екранот ја следи меѓународната практика и го прифаќа начинот на изразување на концентрацијата на g/Nm3.

Мени ПОДАТОЦИ

Погледнете го главниот екран на менито со параметри.

Вредностите на податоците во менито со параметри се исти како индикаторите на параметрите што ги користи техничкиот персонал на производителот за да ја процени работата на озонскиот анализатор. Оваа страница со параметри ги прикажува различните параметри на озонскиот анализатор со двојна апсорпција на ултравиолетови зраци, што се користи за да се утврди дали озонскиот анализатор е во нормална состојба на откривање и прикажување.

lUVLED-R: реакцијата е извор на УВ светлина во отсуство на параметри за интензитетот на светлината на гасот.

lUVLED-M: параметарот на интензитетот на светлината на изворот на УВ светлина откако ќе помине низ комората за откривање (светлосна ќелија).

●DATA-ZERO и DATA-ABSR се параметарска податочна вредност добиена од озонскиот анализатор според законот Ламберт и програмскиот алгоритам.

Статус на системот: „NORMAL“ и „ERROR“ може да проценат дали озонскиот анализатор може да работи нормално според пресметката на параметрите на инструментот.

lTheLED-Svalue е способност на корисникот да ги рекалибрира податоците од сензорот за концентрација на озонскиот гас врз основа на промените во моменталната концентрација.

Референтниот сооднос го одразува интензитетот на тековниот извор на ултравиолетова LED светлина кога не бил изложен на гас.

Референтната вредност го рефлектира параметарот на интензитетот на осветлување на изворот на ултравиолетова LED светлина без да помине низ гас за време на нулта калибрација.

Функција за автоматско прилагодување: заднината на инструментот ќе ја сними осветленоста (референтната вредност) на ултравиолетовите LED за време на нулта калибрација. Кога осветленоста на ултравиолетовите ЛЕД отстапува, системот автоматски ќе ја коригира осветленоста на ултравиолетовата LED, така што нултата точка на сензорот за концентрација на озонскиот гас автоматски се прилагодува во одреден опсег, ефикасно избегнувајќи отстапување на нултата точка.

Мени за отстранување грешки

Менито на режимот за дебагирање е основните поставки и за прилагодување на параметрите. Корисниците не се обидуваат да влезат во менито за лозинка, кога грешката со лозинката достигна одредено време, инструментот автоматски ќе се заклучи со син екран.

Овој интерфејс и поставки за позадина на операцијата можат да ги менуваат и менуваат параметрите на озонскиот анализатор, како што се „коефициент на концентрација“, „осветленост на УВ ламбата“, „вредност од 4-20 mA“, „температура“, „притисок“, „параметри на фотоелектричниот приемник“, „вредност за корекција“, „враќање на нула вредност“.

【4】Упатства за комуникација

●4-20MA сингален излез

Излезот на сигналот 4-20MA е активен излез. Корисниците можат директно да пристапат до опремата за стекнување податоци како што е компјутер со еден чип или PLC. Никогаш не вчитувајте го напонот на сигналната порта 4-20MA.

●РС-485 комуникација (Функција за избор)

ЗАБЕЛЕШКА: Поставување адреса на екранот на допир!

●РС-485 комуникација (Функција за избор)

Режим на комуникација: Modbus-RTU (RS-485));

Параметри за комуникација: 9600, 8, N, 1,

Формат на податоци: Хексадецимално примање, хексадецимално испраќање

Прочитајте ја вредноста на регистарот:

Врати податоци

Напишете се регистрирате:

Повратна вредност:

7. Одржувањето

Во нормална употреба, вистинскиот работен век зависи од околината на локацијата. Се препорачува да се калибрира анализаторот еднаш на секои 18 месеци од фабриката за враќање (калибрацијата е бесплатна, корисникот го сноси надоместокот за враќање и транспорт). Во суровата средина, се препорачува да се калибрира сензорот еднаш на секои 12 месеци за да се обезбеди валидност на податоците од тестот. Предмети за одржување како што следува:

(1) Дали има истекување во системот за довод; дали цевката за поврзување со гас е истрошена; дали конекторот е прицврстен.

(2) Нема олабавување или кинење на линијата за напојување и штекерот.

(3) Дали има истекување во внатрешноста на анализаторот, дали може да мириса на озонскиот гас.

(4)Друг абнормален проблем.

Доколку се појави некој од горенаведените проблеми, информирајте го производителот што е можно поскоро.

8. Предупредувањата

A. Строго е забрането расклопување и составување на опремата. Етикетите мора да се чуваат недопрени при употреба, во спротивно нема да има гаранција.

Б. Одржувањето мора да има стручно лице за работа.

В. Не расклопувајте произволно и избегнувајте непотребно оштетување при отворање на опремата.

Г. Одржувајте ја опремата чиста, не допирајте го екранот со тврди предмети за да спречите гребење на екранот.

E. Исклучете го напојувањето и спречете ја влагата кога опремата е блиску.

Ѓ. Во случај на ненормална ситуација, веднаш исклучете го напојувањето и исклучете го изворот на гас и ве молиме контактирајте го производителот навреме.

9. Складирањето

Инструментот треба да се чува во добро проветрена, сува и некорозивна средина со амбиентална температура од -10℃-40℃, релативна влажност не поголема од 80%. Гасот за земање мостри со релативна влажност не повеќе од 80%, а температурата на гасот треба да биде од -50℃~~80℃.

10. Рок на важност

Животот на производот зависи од степенот на стареење на електронскиот уред. Откако ќе го замените застарениот електронски уред, производот може да се користи нормално.

Тест опсег:	□0-300 g/Nm3	□0-200 g/Nm3	□0-100 g/Nm3
	□0-50 g/Nm3	□0-1000 ppm
Резолуција на екранот:	□0,01 g/m   забелешка: 1mg/L=1g/m3=467ppm
Единица за прикажување:	□g/Nm3  □mg/NL   □%WT
Метод на земање примероци:	□земање примероци од активен притисок  □земање примероци за пумпање
Интерфејс за содржина:	□концентрација на озонот   □температурна компензација
	□компензација на притисок
Животот на изворот на светлина:	Околу 30000-50000 часа
Интерфејс за приказ:	Интерфејс за работа со екран на допир од 4,3 инчи
Помошна функција:	компензација на температура и притисок
Тек на земање примероци:	0,5L±0,2L/мин
Влезен притисок:	<0,1 MPa
Грешка во концентрацијата :	< 0,3% FS
Отстапување на линијата:	< 0,2% FS
Нулта лебдење:	<±0,3%.FS
Време на одговор:	сигналот е 0,03 S, покажувајќи е 0,3 S.
Амбиентална температура :	-20-50℃;
Сериски калибар за земање примероци за поврзување:	Бајпас земање примероци Φ6 (интерфејс за брзо извртување 6*4 мм) Бајпас земање примероци Φ8 (интерфејс за брзо извртување 8*6 мм)
Режим на комуникација:	RS-485
Излезен режим:	4-20 mA
Релејски сигнал:	Висок аларм, низок аларм
Напојување:	AC 110-220V;

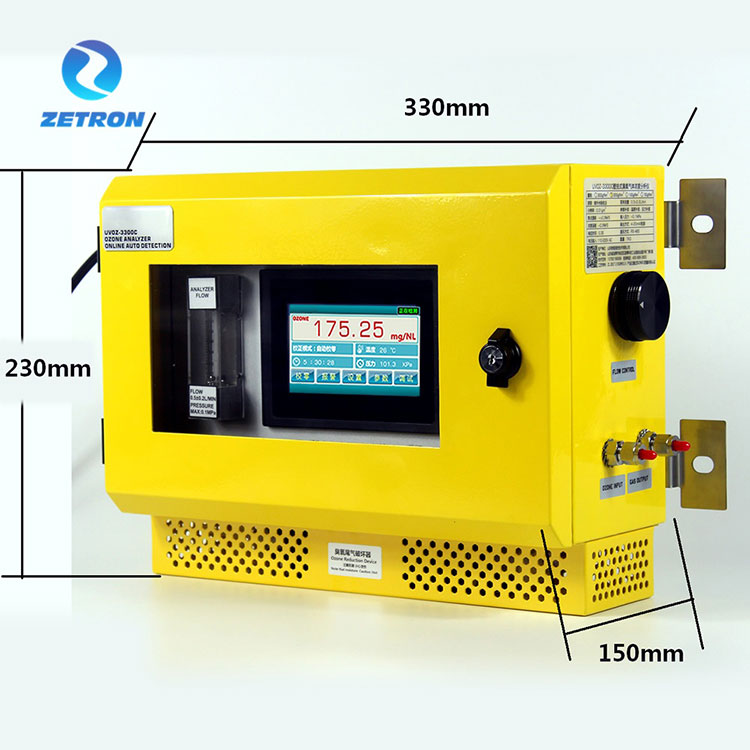

Димензија:	230 mm (висина) × 330 mm (ширина) × 150 mm (длабочина)
Стандардна конфигурација:	□Антисептички мерач на проток     □филтер   □Уништувач на гас од озон  □ пумпа за земање примероци
