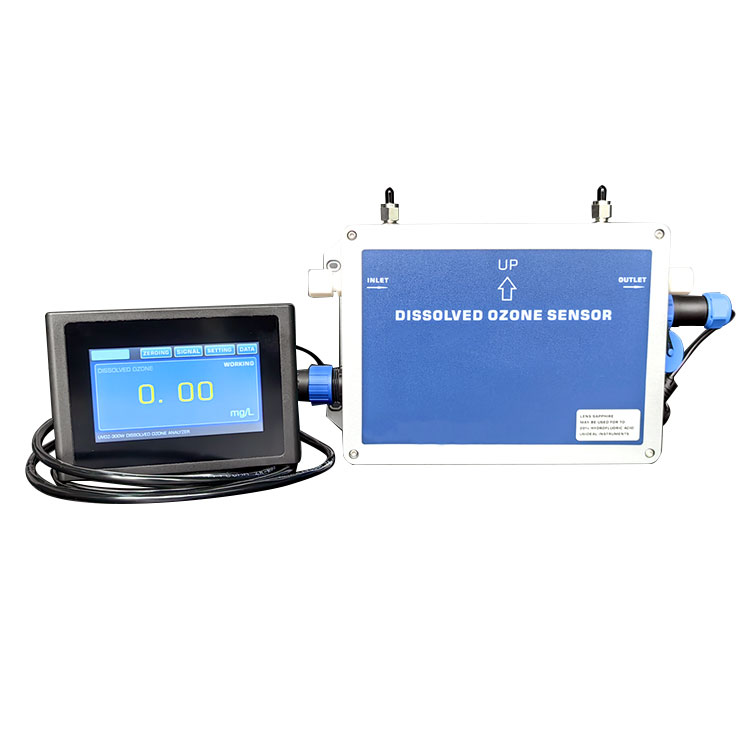

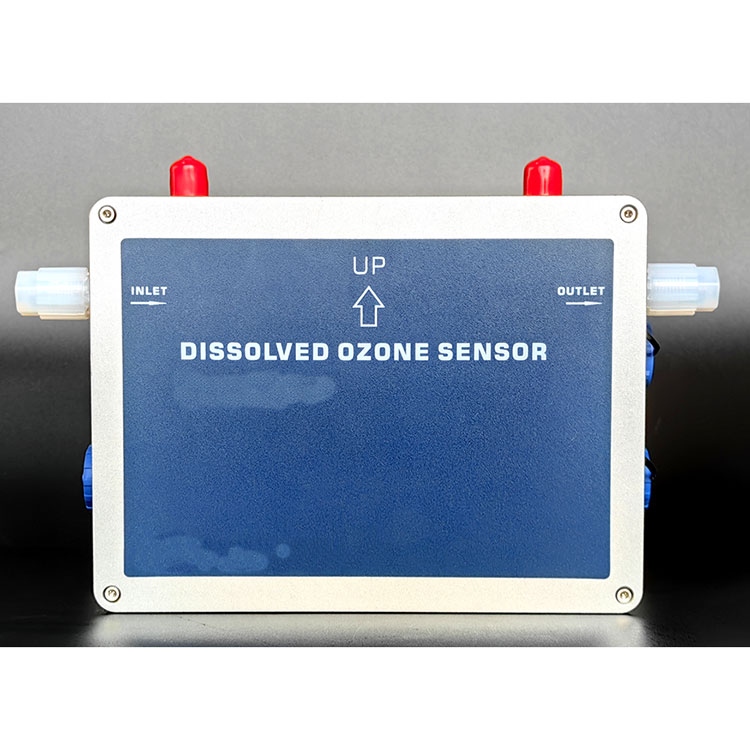

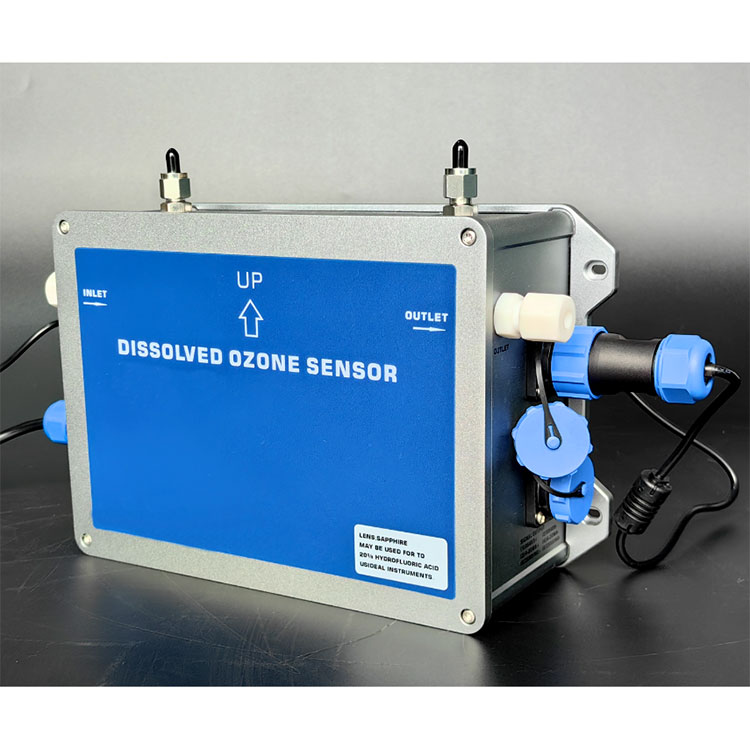

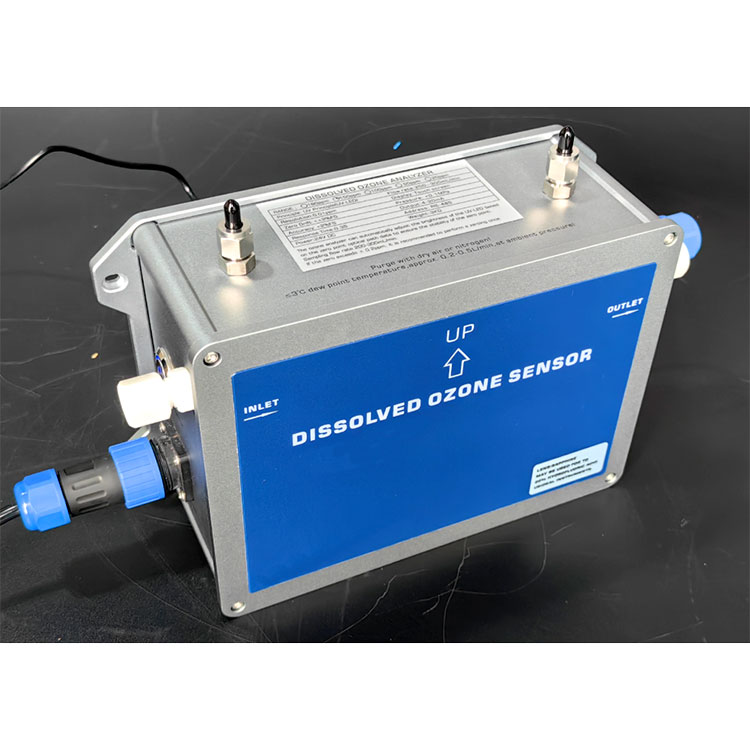

Монитор за растворен озон

Добавувач на монитор со растворен озон

Принцип на откривање: УВ метод на апсорпција со двојна патека, што се користи за анализа и откривање на концентрацијата на растворена озонска вода во вода од чешма, чиста вода или индустрија за полупроводници.

Опсег на мерење: 0-20 ppm; 0-50 ppm; 0-100 ppm; 0-120 ppm; 0-180 ppm; 0-200 ppm.

Карактеристики на производот: Овој монитор со растворен озон со УВ има внатрешна функција за автоматско прилагодување на изворот на светлина, која може да ја прилагоди осветленоста на LED изворот на светлина во реално време врз основа на податоците за референтната светлина на нултата точка за да се обезбеди стабилност на нултата точка. Овој UV оптички анализатор на концентрација на вода од озон може да се поврзе паралелно или сериски со цевководот за вода со растворен озон, главно се користи за анализа и откривање на концентрацијата на растворена озонска вода во вода од чешма, чиста вода или полупроводнички индустрии.

Овој растворен озон анализатор има систем за автоматско прилагодување со извор на УВ светлина, кој може да ја прилагоди осветленоста на УВ LED изворот на светлина во реално време според податоците за референтната светлина за да одржува постојани податоци од нулта точка, обезбедувајќи стабилност на нултата точка. Тоа е патентиран производ на нашата компанија. Овој UV оптички анализатор на концентрација на озонската вода може да работи континуирано без запирање 24 часа.

Анализатор на растворен озон - Преглед на производот

Анализаторот на концентрација на растворен озон е директно мерење на содржината на озон во ултрачиста вода или вода со постојана заматеност со помош на ултравиолетова спектрофотометрија. Прилагодливата верзија е HF, која може да се користи за 20% воден раствор на озонска флуороводородна киселина. Материјалите во контакт со озонската вода вклучуваат тефлонски, FFPM, PFA и кварц или сафир. Анализаторот за концентрација на вода со растворен озон со ултравиолетови зраци OZ-300W е опремен со влез и излез и е опремен со интерфејс за работа со екран на допир. Излезот е директно поврзан со PLC со сигнални линии 4-20mA и RS-485.

Анализаторот на концентрација на растворен озон има функција на системот за автоматско прилагодување со извор на УВ светлина, кој може да ја прилагоди осветленоста на УВ LED изворот на светлина во реално време според податоците за референтната светлина за да одржува постојани податоци од нулта точка, обезбедувајќи стабилност на нултата точка. Тоа е патентиран производ на нашата компанија. Овој озонски анализатор може да работи континуирано без запирање 24 часа. Супериорната стабилност на овој анализатор на концентрација на озон се постигнува преку употреба на вистински оптички систем со двоен зрак и екстремно долготраен ултравиолетови LED извор на светлина.

Обвивката на анализаторот за концентрација на растворен озон е алуминиумска обвивка со дизајн отпорен на прскање, ниво на заштита: IP65, големина: 260x160x90mm (ШxВxD) и тежина од околу 3 килограми. Овој анализатор на концентрација на вода на растворен озон може да се монтира на ѕид, со дизајн на кука на задната страна. Кога е потребна инсталација, обезбедени се четири држачи за монтирање.

Стапката на влезен проток на анализаторот за концентрација на вода од растворен озон е 200-300 ml/min. Доколку е потребна контрола на протокот, мора да се инсталира вентил за гас или мерач на проток на излезот од анализаторот за концентрација на вода на растворен озон. Овој вентил за гас мора да биде поставен зад сензорот (никогаш пред него! Инсталирањето на вентилот за гас на влезот ќе генерира меурчиња, па затоа е строго забрането озонската вода со водени меурчиња да влезе во анализаторот на вода за растворена озон.)

Неопходно е да се одржува чистотата на влезната вода на анализаторот за концентрација на растворена озонска вода и да се одржува чистотата на внатрешните сензори на анализаторот на вода за растворена озон. Се препорачува да се калибрира нултата точка на анализаторот за концентрација на вода од растворен озон на секои 2 недели. При калибрирање на нултата точка, треба да се воведе чиста вода без озон или боја

Анализатор на растворен озон - Карактеристики на производот:

Метод на тестирање: Метод на апсорпција на УВ со двојна патека, систем за извор на светлина со долг живот, висока точност на мерење.

Принцип на мерење: Според законот за пиво Ламберт, прецизното мерење се врши преку принципот на фотометриска апсорпција.

Опсег на мерење: 0-20 ppm; 0-50 ppm; 0-100 ppm; 0-120 ppm; 0-180 ppm; 0-200 ppm.

Систем за извори на светлина: Странски долготраен систем за ултравиолетови извори на светлина (бранова должина 253,7 nm), со бесплатна гаранција од 3 години.

Употреба: Внатрешна инсталација и употреба, опремена со водоотпорни авијациски приклучоци.

Систем на лесен базен: Одделна технологија за светлосен базен, без истекување, отпорност на висок притисок и отпорност на удар на течноста за земање примероци со висока стапка на проток.

Интелигентна компензација: опремена со автоматско прилагодување на нула и функција за автоматска компензација на изворот на светлина.

Начин на работа: Може рачно да се нули, а за време на нулањето, неопходно е да се осигура дека нема воден раствор на озон во инструментот.

Единица за прикажување: mg/L, ppm опционално.

Приказ на податоци: екран на допир во боја со висока дефиниција.

Излезна функција: 4-20mA, RS485 комуникација.

Автоматско прилагодување на нултата: Може да ја прилагоди осветленоста на изворот на ултравиолетова LED светлина во реално време врз основа на податоците за референтната светлина за да одржува постојани податоци од нулта точка, обезбедувајќи стабилност на нултата точка.

Повеќе верзии:

Нормалната верзија се користи за вода од чешма и прочистена вода.

Верзијата HF може да се користи за 20% воден раствор на озонска флуороводородна киселина.

Анализатор на растворен озон - Структура и состав на производот

【1】 Димензии за монтирање на ѕид

【2】Приказ на панел и екран за прикажување

【3】Влез за напојување, излез на сигнал, влез и излез

Влез на енергија:

Излез на терминалот на сигналот:

Терминал DISSPLAY SIGNAL: се користи за поврзување сигнали за далечински екран (оваа машина веќе има екран за прикажување)

Интерфејсот за гас над UV-растворениот озонски анализатор на вода се користи за интерфејс за компримиран воздух. Ако температурата на озонската вода е премногу ниска, се препорачува да се внесе компримиран воздух во инструментот за да се спречи кондензација во внатрешниот цевковод за озонска вода на инструментот.

 Анализатор на растворен озон - Дијаграм на процесот на поврзување на производот

Анализатор на растворен озон - дијаграм за поврзување на примероци од гранка со позитивен притисок

(Препорачливо е да се користи овој процес на поврзување за поделено земање примероци. Имајте предвид дека мерачот на проток треба да се инсталира на излезот од анализаторот на вода со растворен озон.)

Анализатор на растворен озон, дијаграм за поврзување со земање примероци на пумпа за вода со негативен притисок

(Препорачливо е да се користи овој процес на поврзување за поделено земање примероци. Имајте предвид дека мерачот на проток треба да се инсталира на излезот од анализаторот на вода со растворен озон.)

Забелешка: Производителот на мерачот на проток на вода со растворен озон е стандарден додаток за конфигурација, а пумпата за вода со негативен притисок е изборен производ. Можете да се консултирате со производителот за да го купите одделно.

Забелешка: Без верзија на екранот, производителот одделно ќе ги конфигурира додатоците за жичен екран на допир (должина на жица во рок од 2 метри)

Анализатор на растворен озон - Технички параметри:
